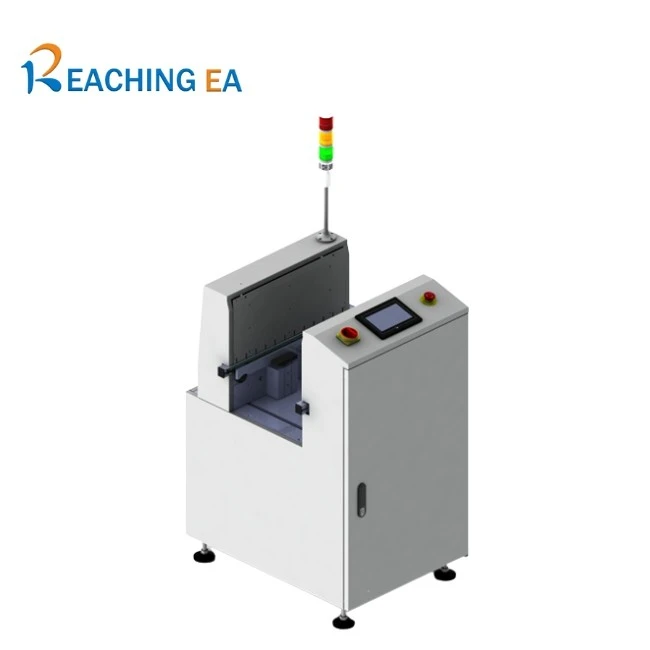

Εισαγωγή
Το REA SMT Destacker έχει σχεδιαστεί για να αυτοματοποιεί την έναρξη της γραμμής παραγωγής SMT τροφοδοτώντας γυμνά PCB ένα κάθε φορά στον εξοπλισμό κατάντη. Κατασκευασμένα με πλαίσια υψηλής- αντοχής, έξυπνο έλεγχο κίνησης και ρυθμιζόμενο ύψος μεταφοράς, αυτά τα μηχανήματα βελτιώνουν τη σταθερότητα και την αποτελεσματικότητα της γραμμής. Η αρθρωτή δομή τους και οι έξυπνες επιλογές ελέγχου τα καθιστούν ιδανικά για κλιμακούμενα περιβάλλοντα παραγωγής.
Με κάλυμμα ασφαλείας
Διαθέσιμες Επιλογές
1. Κάλυμμα ασφαλείας
2. Αυτόματη ρύθμιση πλάτους
3. Ρύθμιση πλάτους γραμμής Ethernet
|
ΔΙΑΘΕΣΙΜΑ ΜΟΝΤΕΛΑ & ΜΕΓΕΘΗ |
||
|
Μοντέλο Αρ. |
Μέγεθος PCB |
Μέγεθος Μηχανής |
|
DSK9350 |
Μ60*Π60~Μ460*Π350χιλ |
(Μ)500x(Π)980x(Υ)1250mm |
|
DSK9460 |
Μ60*Π60~Μ535*Π460χιλ |
(Μ)600x(Π)1190x(Υ)1250mm |
Τα δεδομένα προϊόντος είναι μόνο για αναφορά. Επικοινωνήστε μαζί μας για να επιβεβαιώσετε τις πιο πρόσφατες πληροφορίες.
βασικά χαρακτηριστικά
- Τροφοδοτεί αποτελεσματικά γυμνές σανίδες μία κάθε φορά για να ξεκινήσει αυτόματα η γραμμή παραγωγής SMT.
- Ανταποκρίνεται στα σήματα κατάντη του μηχανήματος για απρόσκοπτη, συγχρονισμένη παράδοση πλακέτας.
- Το βελτιστοποιημένο ύψος στοίβας 180 mm επιτρέπει-εξοικονόμηση χώρου χωρητικότητας buffer χωρίς όγκο.
- Συνδέεται εύκολα με υπάρχοντα συστήματα SMT μέσω τυπικών πρωτοκόλλων επικοινωνίας.
- Υποστηρίζει προαιρετικά πρόσθετα-όπως αυτόματη ρύθμιση πλάτους και κάλυμμα ασφαλείας για βελτιωμένη ευελιξία και ασφάλεια χειριστή.
Βίντεο
|
ΠΡΟΣΔΙΟΡΙΣΜΟΣ |
||
|
Είδος |
Κύρια Προδιαγραφή |
|
|
Κατεύθυνση μεταφοράς: |
Μπροστινό σταθερό, από αριστερά προς τα δεξιά ή από δεξιά προς τα αριστερά (προαιρετικό) |
|
|
Εναλλασσόμενο ρεύμα: |
AC220V/50-60HZ (ενιαίος έλεγχος ηλεκτρικού κουτιού) |
|
|
PCB Edge: |
3 χιλιοστά |
|
|
Ύψος μεταφοράς: |
900+50/-20 χλστ |
|
|
Σιδηρόδρομος μεταφοράς: |
Ειδική ράγα αλουμινίου, χρησιμοποιήστε επίπεδη ζώνη 4,8 mm για τη μεταφορά |
|
|
Βάρος φόρτωσης PCB: |
Κάτω από 2 κιλά |
|
|
Κύλινδρος ώθησης: |
Κάθε κύλινδρος μονού άξονα AIRTAC τόσο στη δεξιά όσο και στην αριστερή πλευρά |
|
|
Κύλινδρος οροφής: |
Κάθε κύλινδρος διπλού άξονα AIRTAC τόσο στη δεξιά όσο και στην αριστερή πλευρά |
|
|
Μηχανή μεταφοράς: |
Βηματικός κινητήρας |
|
|
Σύστημα ελέγχου: |
Omron PLC και αισθητήρας Panasonic |
|
|
Πίνακας Ελέγχου: |
Οθόνη αφής Weinview |
|
|
Πλαίσια: |
Συγκολλημένο μεταλλικό φύλλο 3,0mm, με έγχρωμη επίστρωση PC στην επιφάνεια |
|
|
Ανακοίνωση: |
Πρότυπο SMEMA |
|
