Εισαγωγή

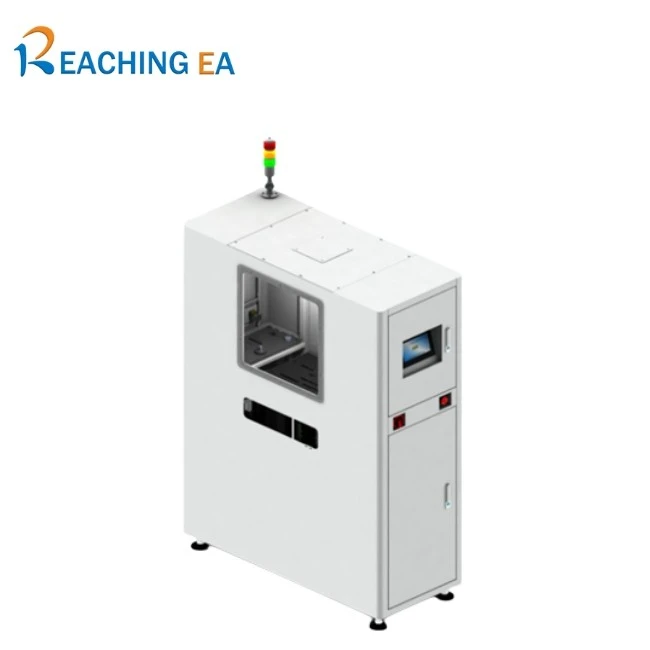

Το REA SMT Belt Buffer έχει σχεδιαστεί για να βελτιστοποιεί τη γραμμή παραγωγής SMT παρέχοντας αποτελεσματικό και ευέλικτο χειρισμό PCB. Τοποθετημένο σε στρατηγική θέση μετά το SPI (Solder Paste Inspection) ή πριν από το AOI (Automated Optical Inspection), αυτό το μηχάνημα προσφέρει έξυπνη αποθήκευση PCB και έλεγχο ροής.
Διαθέσιμες Επιλογές
1. Ανεμιστήρας ψύξης
2. Μεταφορικό τμήμα στην είσοδο
3. Τμήμα μεταφοράς στην έξοδο
4. Μεταφορικό τμήμα τόσο στην είσοδο όσο και στην έξοδο
5. Ανεμιστήρας ψύξης, τμήμα μεταφορέα & Κάλυμμα
6. Αυτόματη ρύθμιση πλάτους
|
ΔΙΑΘΕΣΙΜΑ ΜΟΝΤΕΛΑ ΚΑΙ ΜΕΓΕΘΗ |
||
|
Μοντέλο Αρ. |
Μέγεθος PCB |
Μέγεθος Μηχανής |
|
BB9350 |
50*50~L460*W350mm |
L502*W880*H1650mm |
|
BB9460 |
50*50~L535*W460mm |
L610*W995*H1650mm |
Τα δεδομένα προϊόντος είναι μόνο για αναφορά. Επικοινωνήστε μαζί μας για να επιβεβαιώσετε τις πιο πρόσφατες πληροφορίες.
βασικά χαρακτηριστικά
- Αποθηκεύει έως και 24 PCB, με απόσταση 23 mm μεταξύ κάθε στρώσης.
- Υποστηρίζει και τις δύο λειτουργίες First In, First Out (FIFO) και Last In, First Out (LIFO), με επιλογές ελέγχου.
- Η απενεργοποίηση του χώρου αποθήκευσης για συγκεκριμένα επίπεδα είναι διαθέσιμη μέσω της διεπαφής στην οθόνη-.
- Ρυθμίστε το χρόνο αποθήκευσης σύμφωνα με τις ανάγκες παραγωγής σας.
- Όταν τοποθετείται μετά από ένα φούρνο, το Belt Buffer εμποδίζει την είσοδο πρόσθετων παλετών (PCB) μόλις επιτευχθεί η προ{0}}αποθηκευμένη ποσότητα αποθήκευσης, μέσω ελέγχου σήματος.
|
ΠΡΟΣΔΙΟΡΙΣΜΟΣ |
||
|
Είδος |
Κύρια Προδιαγραφή |
|
|
Κατεύθυνση μεταφοράς: |
Μπροστινό σταθερό, από αριστερά προς τα δεξιά ή από δεξιά προς τα αριστερά (προαιρετικό) |
|
|
Ύψος κάθε θέσης: |
23 χιλιοστά |
|
|
PCB Edge: |
3 χιλιοστά |
|
|
Ύψος μεταφοράς: |
900+50/-20 χλστ |
|
|
Κινητήρας ανύψωσης: |
Μοτέρ σερβίς Panasonic |
|
|
Μηχανή μεταφοράς: |
Βηματικός κινητήρας |
|
|
Βάρος φόρτωσης PCB: |
Κάτω από 2 κιλά |
|
|
Φόρτωση PCB: |
Μπορεί να ελέγξει τα PCB πρώτα στην πρώτη έξοδο ή το τελευταίο στην πρώτη έξοδο |
|
|
Προσαρμοσμένο πλάτος: |
Το πλάτος του κινητήρα ρυθμίζεται από την οθόνη αφής |
|
|
Εναλλασσόμενο ρεύμα: |
AC220V/50-60HZ (έλεγχος ενός ηλεκτρικού κουτιού) |
|
|
Πλατφόρμα ανελκυστήρων: |
Ανύψωση με μπίλια, όλα σε ένα σετ πλατφόρμα ανύψωσης αλουμινίου |
|
|
Σύστημα ελέγχου: |
Omron PLC και αισθητήρας Panasonic |
|
|
Πίνακας Ελέγχου: |
Οθόνη αφής Weinview |
|
|
Πλαίσια: |
Μεταλλικό φύλλο 3,0mm συγκολλημένο, με έγχρωμη επίστρωση PC στην επιφάνεια |
|
|
Ανακοίνωση: |
Πρότυπο SMEMA |
|
Τα δεδομένα προϊόντος είναι μόνο για αναφορά. Επικοινωνήστε μαζί μας για να επιβεβαιώσετε τις πιο πρόσφατες πληροφορίες.
