Εισαγωγή Προϊόντος

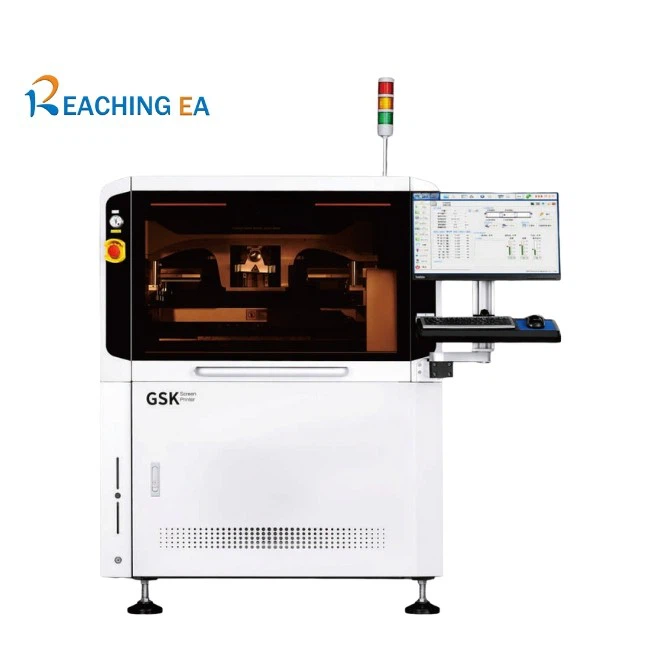

Ο πλήρως αυτόματος εκτυπωτής συγκόλλησης GSK έχει σχεδιαστεί για παραγωγή SMT υψηλής-ακρίβειας, υψηλής-σταθερότητας, παρέχοντας εξαιρετική ακρίβεια εκτύπωσης και συνεπή έλεγχο της διαδικασίας. Εξοπλισμένος με βελτιωμένο σύστημα ευθυγράμμισης CCD, μηχανισμούς αυτόματης-ισορροπημένης πίεσης και δομικά στιβαρή πλατφόρμα εκτύπωσης, ο εκτυπωτής GSK εξασφαλίζει ανώτερη εναπόθεση πάστας συγκόλλησης σε ένα ευρύ φάσμα μεγεθών και υλικών PCB. Το έξυπνο-συμβατό σύστημα ελέγχου MES του επιτρέπει την ιχνηλασιμότητα σε πραγματικό-χρόνο, τη διαφάνεια των δεδομένων και την απρόσκοπτη ενσωμάτωση με τις σύγχρονες γραμμές παραγωγής. Με αρθρωτό σχεδιασμό, προηγμένο περιβαλλοντικό έλεγχο και αυτοματοποιημένη τεχνολογία καθαρισμού, ο εκτυπωτής GSK ελαχιστοποιεί το χρόνο διακοπής λειτουργίας, μειώνει τα ελαττώματα και μεγιστοποιεί τη συνολική απόδοση παραγωγής-καθιστώντας τον ιδανική λύση για την κατασκευή ηλεκτρονικών ειδών υψηλού-όγκου και υψηλής{10} αξιοπιστίας.
Βασικά Χαρακτηριστικά
Απόδοση Υψηλής Ακρίβειας
Ακρίβεια εκτύπωσης ±22 μm@6σ με σταθερή επαναληψιμότητα.
Βελτιωμένη ευθυγράμμιση CCD
Κάμερα 1,3 MP με 8×6 mm FOV για γρήγορη και ακριβή τοποθέτηση.
Στιβαρή πλατφόρμα εκτύπωσης
Υποστηρίζει διάφορα μεγέθη PCB και αποτρέπει τη στρέβλωση ή την παραμόρφωση.
Έξυπνο σύστημα ελέγχου
MES/SECS/GEM συμβατό με πλήρη ιχνηλασιμότητα παραγωγής.
Modular & Εύκολη Συντήρηση
Ταχύτερη αντικατάσταση βασικών εξαρτημάτων, μειώνοντας το χρόνο διακοπής λειτουργίας.
Περιβαλλοντικός Έλεγχος
Ρύθμιση θερμοκρασίας και υγρασίας σε πραγματικό χρόνο για σταθερή ποιότητα εκτύπωσης.
Αυτόματο σύστημα καθαρισμού
Οι λειτουργίες στεγνού, υγρού και καθαρισμού με ηλεκτρική σκούπα εξασφαλίζουν σταθερή ποιότητα στένσιλ.
Λειτουργία υψηλής-Ταχύτητας
Έως 200 mm/s εκτύπωση και καθαρισμός για βελτιωμένη απόδοση.
Η GSK προσφέρει προηγμένες δυνατότητες απόκτησης πληροφοριών, επιτρέποντας-ορατότητα σε πραγματικό χρόνο στο περιβάλλον παραγωγής και την κατάσταση του υλικού σας. Μέσω της ενσωματωμένης παρακολούθησης θερμοκρασίας-υγρασίας και της σάρωσης κάμερας υψηλής-ακρίβειας, το σύστημα διασφαλίζει την ακριβή παρακολούθηση της διαδικασίας και ενισχύει τον συνολικό έλεγχο και τη σταθερότητα της κατασκευής.
Το έξυπνο σύστημα επεξεργασίας επιτρέπει την αυτόματη προσαρμογή παραμέτρων μέσω-παρακολούθησης εξοπλισμού σε πραγματικό χρόνο και ενσωμάτωσης SPI. Αυτό μειώνει τη χειροκίνητη παρέμβαση, βελτιώνει την αποτελεσματικότητα αντικατάστασης υλικού και διασφαλίζει σταθερά υψηλή ποιότητα εκτύπωσης σε όλη τη διαδικασία παραγωγής.
Η προηγμένη διεπαφή UI προσφέρει μια βελτιωμένη και έξυπνη εμπειρία λειτουργίας, ενσωματώνοντας όλες τις βασικές πληροφορίες για σαφή και αποτελεσματικό έλεγχο της διαδικασίας. Με την εύκολη--εικονική καθοδήγηση και τη δίγλωσση λειτουργία, το σύστημα απλοποιεί την εκτέλεση του SOP και ενισχύει τη συνολική χρηστικότητα, διασφαλίζοντας μια πιο ομαλή και πιο διαισθητική ροή εργασιών παραγωγής.
Οι ευέλικτες λειτουργίες παραγωγής BTB και HTH ενισχύουν σημαντικά την απόδοση χωρητικότητας, επιτρέποντας την απρόσκοπτη προσαρμογή σε διαφορετικές διαμορφώσεις γραμμής και περιορισμούς χώρου. Με βελτιστοποιημένη αρθρωτή σχεδίαση και λειτουργία υψηλής απόδοσης-, το σύστημα GSK υποστηρίζει γρήγορη, σταθερή και υψηλής ποιότητας-παράδοση, διασφαλίζοντας αξιόπιστη απόδοση ακόμη και κάτω από αυξημένες απαιτήσεις παραγωγής.
Το αναβαθμισμένο σύστημα οπτικής ιχνηλασιμότητας παρέχει-αναγνώριση MARK υψηλής ακρίβειας ενώ προσαρμόζεται απρόσκοπτα στις έξυπνες απαιτήσεις κατασκευής. Μεγιστοποιεί τη χρήση του εξοπλισμού και εξασφαλίζει αξιόπιστη απόδοση παρακολούθησης, επιτρέποντάς σας να επιτύχετε βέλτιστα αποτελέσματα με ελάχιστη επένδυση.
Η προσαρμοσμένη λύση Industry 4.0 παρέχει πλήρη ορατότητα των παραμέτρων της διαδικασίας, των λειτουργιών προσωπικού και της παρακολούθησης του υλικού. Με-έλεγχο δεδομένων σε πραγματικό χρόνο και πλήρη ιχνηλασιμότητα, το σύστημα ανταποκρίνεται στις προηγμένες έξυπνες ανάγκες κατασκευής και προσφέρει μια προσαρμοσμένη, εξαιρετικά αποδοτική εμπειρία παραγωγής.
Βασικές Προδιαγραφές
|
Κατηγορία |
Βασικές Προδιαγραφές |
|
Απόδοση μηχανής |
Ακρίβεια επανάληψης θέσης: ±12,5 μm@6σ CPK Μεγαλύτερη ή ίση με 2,0 |
|
Ακρίβεια εκτύπωσης: ±22 μm@6σ CPK Μεγαλύτερη ή ίση με 2,0 |
|
|
NCP-CT: 7 δευτ |
|
|
HCP-CT: 18 τμχ/λεπτό |
|
|
CT διαδικασίας: 4 λεπτά |
|
|
Γραμμή μεταφοράς CT: 2 λεπτά |
|
|
Επεξεργασία Υποστρώματος |
Μέγιστο μέγεθος σανίδας: 400×340 mm (Προαιρετικό: 530×340 mm) |
|
Ελάχιστο μέγεθος σανίδας: 50×50 mm |
|
|
Πάχος σανίδας: 0,4–6 mm |
|
|
Μηχανική εμβέλεια κάμερας: 524×340 mm |
|
|
Μέγιστο βάρος σανίδας: 4 κιλά |
|
|
Διάκενο άκρων σανίδας: 3 mm |
|
|
Ταχύτητα μεταφοράς: 900 ± 40 mm |
|
|
Μέγιστη Ταχύτητα Μεταφοράς: 1500 mm/s |
|
|
Παράμετροι εκτύπωσης |
Ταχύτητα εκτύπωσης: 10–200 mm/s |
|
Πίεση εκτύπωσης: 0,5–10 kg |
|
|
Λειτουργία εκτύπωσης: Μία/Δύο φορές |
|
|
Τύπος μάκτρου: Καουτσούκ/Μάκτρο (45 μοίρες /55 μοίρες /60 μοίρες) |
|
|
Αποσύνδεση-: 0–2 mm |
|
|
Snap-Ταχύτητα: 0–20 mm/s |
|
|
Μέγεθος πλαισίου προτύπου: 470×370 mm – 737×737 mm (πάχος 20–40 mm) |
|
|
Τοποθέτηση στένσιλ: Αυτόματη τοποθέτηση κατεύθυνσης Y- |
|
|
Παράμετροι Καθαρισμού |
Λειτουργίες Καθαρισμού: Στεγνό, Υγρό, Κενό |
|
Ταχύτητα καθαρισμού: 10–200 mm/s |
|
|
Κατανάλωση υγρού καθαρισμού: Αυτόματη & χειροκίνητη ρύθμιση |
|
|
Κατανάλωση χαρτιού καθαρισμού: Αυτόματη & χειροκίνητη ρύθμιση |
|
|
Παράμετροι όρασης |
CCD FOV: 10×8 mm |
|
Τύπος κάμερας: 1,3 MP Industrial CCD |
|
|
Τύποι σημάτων: Τυπικά σχήματα (στρογγυλά, τετράγωνα, διαμάντι, σταυρός) |
|
|
Μέγεθος σήμανσης: 0,3–6 mm |
|
|
Μέγιστος αριθμός σήμανσης: 4 τεμ |
|
|
Παράμετροι μηχανής |
Πηγή ισχύος: AC 220 ±10%, 50/60 Hz, 2,2 kW |
|
Πίεση αέρα: 4–6 kgf/cm² |
|
|
Κατανάλωση αέρα: Περίπου. 55 L/min |
|
|
Θερμοκρασία λειτουργίας: 20–45 βαθμούς |
|
|
Υγρασία λειτουργίας: 30–60% |
|
|
Διάσταση μηχανής: 1510×1150×1410 mm |
|
|
Βάρος μηχανής: Περίπου. 690 κιλά |
Τα δεδομένα προϊόντος είναι μόνο για αναφορά. Επικοινωνήστε μαζί μας για να επιβεβαιώσετε τις πιο πρόσφατες πληροφορίες.
Γιατί να συνεργαστείτε μαζί μας
✓ Περισσότερο από απλό εξοπλισμό παρέχει - ολοκληρωμένες λύσεις γραμμής SMT
✓ Πραγματική εμπειρία έργου με εγκατεστημένες και τρέχουσες γραμμές SMT
✓ Ισχυρή μηχανική υποστήριξη για αυτοματισμό και ενοποίηση
✓ Μειωμένος κίνδυνος ενσωμάτωσης και ταχύτερη εκκίνηση-της γραμμής
✓ Εξειδικευμένη τεχνική υποστήριξη καθ' όλη τη διάρκεια του κύκλου ζωής του έργου
Σχετικά με εμάς
Ειδικευόμαστε σε ολοκληρωμένες λύσεις γραμμής SMT και ενσωμάτωση αυτοματισμών, παρέχοντας αξιόπιστο εξοπλισμό και δοκιμασμένες γραμμές παραγωγής που υποστηρίζονται από πραγματική εμπειρία έργου.
Εκτυπωτής πάστας συγκόλλησης – FAQ
Ε: 1. Σε τι χρησιμεύει ο εκτυπωτής με πάστα συγκόλλησης στην παραγωγή SMT;
Α: Ένας εκτυπωτής με πάστα συγκόλλησης χρησιμοποιείται στις γραμμές παραγωγής SMT για την ακριβή εκτύπωση της πάστας συγκόλλησης σε επιθέματα PCB μέσω ενός στένσιλ. Είναι μια κρίσιμη διαδικασία που επηρεάζει άμεσα την ποιότητα της συγκόλλησης και τη συνολική απόδοση συναρμολόγησης.
Ε: 2. Πώς λειτουργεί ένας εκτυπωτής με πάστα συγκόλλησης;
Α: Ένας εκτυπωτής με πάστα συγκόλλησης λειτουργεί ευθυγραμμίζοντας το PCB με το στένσιλ και χρησιμοποιώντας ένα σύστημα μάκτρου για την εφαρμογή πάστας συγκόλλησης μέσω ανοιγμάτων στένσιλ στα τακάκια PCB. Η ακριβής ευθυγράμμιση και η σταθερή εκτύπωση είναι απαραίτητα για σταθερά αποτελέσματα.
Ε: 3. Ποιοι τύποι εκτυπωτών πάστας συγκόλλησης είναι διαθέσιμοι;
Α: Οι συνηθισμένοι τύποι εκτυπωτών με πάστα συγκόλλησης περιλαμβάνουν μη αυτόματους εκτυπωτές, ημι{0}}εκτυπωτές και πλήρως αυτόματους εκτυπωτές με πάστα συγκόλλησης. Οι πλήρως αυτόματοι εκτυπωτές χρησιμοποιούνται ευρέως στις σύγχρονες γραμμές παραγωγής SMT για υψηλή ακρίβεια και παραγωγή μεγάλου-όγκου.
Ε: 4. Πόσο σημαντική είναι η ακρίβεια εκτύπωσης στην εκτύπωση πάστας συγκόλλησης;
Α: Η ακρίβεια εκτύπωσης είναι κρίσιμη, καθώς η ανεπαρκής ή υπερβολική πάστα συγκόλλησης μπορεί να προκαλέσει ελαττώματα όπως γεφύρωση, σφαίρες συγκόλλησης ή ανεπαρκείς συνδέσμους συγκόλλησης. Οι εκτυπωτές με πάστα συγκόλλησης υψηλής ακρίβειας-διασφαλίζουν σταθερά και επαναλαμβανόμενα αποτελέσματα εκτύπωσης.
Ε: 5. Μπορεί ένας εκτυπωτής πάστας συγκόλλησης να ενσωματωθεί με συστήματα SPI;
Α: Ναι. Ένας εκτυπωτής πάστας συγκόλλησης μπορεί να ενσωματωθεί με συστήματα SPI (Solder Paste Inspection) για να σχηματίσει μια διαδικασία κλειστού-βρόχου. Αυτό επιτρέπει-ανατροφοδότηση σε πραγματικό χρόνο και αυτόματη προσαρμογή παραμέτρων για τη βελτίωση της ποιότητας εκτύπωσης.
Ε: 6. Ποιοι παράγοντες επηρεάζουν την ποιότητα εκτύπωσης πάστας συγκόλλησης;
Α: Η ποιότητα εκτύπωσης επηρεάζεται από το σχέδιο στένσιλ, τον τύπο πάστας συγκόλλησης, την πίεση και την ταχύτητα του μάκτρου, την επιπεδότητα PCB και την ακρίβεια ευθυγράμμισης του εκτυπωτή. Η σωστή ρύθμιση της διαδικασίας είναι απαραίτητη για την αξιόπιστη παραγωγή SMT.
Ε: 7. Είναι ένας εκτυπωτής με πάστα συγκόλλησης κατάλληλος για διαδικασίες SMT χωρίς μόλυβδο-;
Α: Ναι. Οι σύγχρονοι εκτυπωτές με πάστα συγκόλλησης έχουν σχεδιαστεί για να υποστηρίζουν-πολύ συγκόλλησης χωρίς μόλυβδο και να πληρούν τις απαιτήσεις ακρίβειας των διαδικασιών SMT χωρίς μόλυβδο.
Ε: 8. Τι συντήρηση απαιτείται για έναν εκτυπωτή με πάστα συγκόλλησης;
Α: Η τακτική συντήρηση περιλαμβάνει τον καθαρισμό του στένσιλ, των λεπίδων μάκτρου και του τραπεζιού εκτύπωσης, καθώς και τον έλεγχο των συστημάτων ευθυγράμμισης και των μηχανικών εξαρτημάτων για τη διατήρηση σταθερής απόδοσης εκτύπωσης.
Ε: 9. Πώς μπορώ να επιλέξω τον κατάλληλο εκτυπωτή συγκόλλησης για τη γραμμή SMT μου;
Α: Η επιλογή του σωστού εκτυπωτή πάστας συγκόλλησης εξαρτάται από το μέγεθος PCB, τον όγκο παραγωγής, τις απαιτήσεις ακρίβειας και το επίπεδο αυτοματισμού. Η συνεργασία με έναν έμπειρο πάροχο λύσεων γραμμής SMT διασφαλίζει τη βέλτιστη επιλογή εκτυπωτή και την ομαλή ενσωμάτωση της γραμμής.
Ε: 10. Μπορούν οι εκτυπωτές πάστας συγκόλλησης να υποστηρίξουν την αυτοματοποίηση και την έξυπνη εργοστασιακή ενσωμάτωση;
Α: Ναι. Οι προηγμένοι εκτυπωτές πάστας συγκόλλησης υποστηρίζουν λειτουργίες αυτοματισμού, όπως ανάγνωση γραμμωτού κώδικα, συνδεσιμότητα MES, αυτόματο καθαρισμό στένσιλ και επικοινωνία γραμμής για έξυπνα εργοστασιακά περιβάλλοντα SMT.
